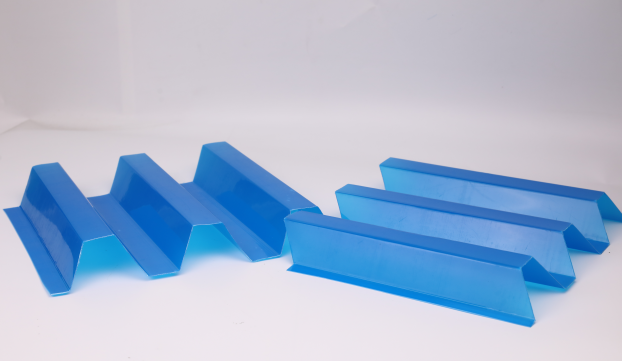

Colon de tube
L'évolution des matériaux des colons de tube reflète une quête d'un siècle pour équilibrer l'efficacité hydraulique avec la durabilité des matériaux. Les systèmes de sédimentation moderne utilisent des polymères et des composites d'ingénierie optimisés par la tribologie avancée et les tests de résistance à la craquage de contrainte environnementale (ESCR). Ci-dessous, nous disséquons le génome matériel façonnant les colons de tube d'aujourd'hui.
1. Critères de sélection de la matrice polymère
1. Choix de matériau repose sur six piliers de performance:
2. Résistance au fluage sous charge hydraulique soutenue
3. Stabilité hydrolytique à travers Ph 3-11
4. Tolérance aux rayonnements UV-A / B (supérieure ou égale à 10 MJ / m²)
5. Résistance à l'abrasion (Taber ASTM D4060<50mg loss)
6. Compatibilité de l'expansion thermique (<80×10⁻⁶/°C)
7. RATIF INFRAMMABLE (UL94 V -0 minimum)
2. Polymer commercial Battle Royale
| Matériel | Matrice d'avantage | Limites opérationnelles |
|---|---|---|
| PVC-U | - 0. 5% d'absorption d'eau - 55 Tensile MPA - Coût: 2,5 $ / kg |
- Tg =85 degré (affaissement thermique) - Mauvaise résistance à la chloramine |
| Pp-homo | - 0. 3 g / cm³ densité - 1, 500 h Stabilité de l'arc du xénon - conforme à la FDA |
- Sensibilité aux encoches - CTE =110 × 10⁻⁶ / degré |
| HDPE | - ESCR >1,000 h - -40 Rétention d'impact de degré - Inerness chimique |
- 25 module de flexion MPA - Stabilisation UV requise |
| PVDF | - 140 Service continu de degré - 1. 78 g / cm³ densité - 0. 03% Creep (70 degré / 10mpa) |
- 8 × coût PVC - Thermoforming difficile |
3. Frontières composites renforcées
• Fibre de verre PP (GF30):
• 80% ↑ résistance à la flexion contre Virgin PP
• 0. 6 mm / m de retrait (flux de moisissure optimisé)
• Applications: Eau d'extraction à forte turbdité
• HDPE à nanotube en carbone:
• 50% ↑ Conductivité thermique pour les régions sujettes à la glace
• Boulissant EMI pour les colons intégrés aux capteurs
• Formulations imprimées 3D émergeant
• PVC rempli de minéraux:
• Wollastonite (Casio₃) Renforcement:
• 40% ↑ résistance à l'abrasion
• 0. 8 g / cm³ Réduction de la densité
• Dépistage UV du dioxyde de titane
4. Protocoles de test de vie accélérés
Prédire 20- Performance de l'année à travers:
1. Quv-Astmd4587: 5, 000 H UV / CONDENSATION CYCLING
2. Vieillissement hydrolytique: 85 degrés / Ph10 Immersion (équivalent à 15 ans)
3. Test d'usure de balle à balles: Charge 10N, 1 Hz, distance coulissante de 100 km
Données de cas: Les colons GFPP ont montré<5% transmittance loss after 8-year field deployment vs. 22% in standard PP.
5. Alternatives bio-basées
Mélanges PLA-PHA:
60% de bio-contenu
Module 7.5 GPA (vs PVC 3,5 GPA)
Option EOL composable
PETG renforcé de lignine:
30% ↑ dureté via des nanocristaux de lignine
HDT de 200 degrés pour la stérilisation thermique
Algorithme de sélection:
1. Calculer le taux de cisaillement ()=q / (w · h²)
2. Correspond à l'indice de flux de fusion du polymère (MFI)
3. Vérifiez la compatibilité chimique via HSP (Hansen Solubilité des paramètres)
4. Optimiser pour le coût total de possession (TCO)
Pourquoi le matériel est important:
Le matériau du colon de tube idéal n'existe pas - il est conçu par compromis entre l'efficacité hydraulique, la durée de vie et le contexte opérationnel. Composites de nouvelle génération Promesse 30- Service d'une année dans des supports agressifs tout en activant la sédimentation intelligente via des capteurs intégrés.
