Flux de processus
La construction d'un système d'aquaculture de recirculation industrialisé (RAS) comprend principalementInstallations d'aquaculture, réservoirs de culture, systèmes de traitement de l'eau et technologies associées .La conception et la mise en œuvre doivent être basées sur une analyse complète deConditions climatiques locales, facteurs environnementaux et caractéristiques biologiques des espèces cibles, adhérant aux principes depratique, efficacité énergétique et haute performance. Les technologies et équipements avancés doivent être utilisés pour créer un écosystème d'aquaculture optimal tout en s'alignant avec les conditions nationales de la Chine .
La construction Ras est unprojet d'ingénierie à petite échelle spécialiséimpliquant plusieurs disciplines telles queSciences marines, biologie, génie électromécanique, instrumentation, hydraulique, construction et technologie de l'aquaculture. Son développement doit compter surrecherche scientifique, intégrant l'expertise multidisciplinaire pour s'assurer que le système est technologiquement avancé, économiquement viable et gérable sur le plan opérationnel,Production à haute efficacité et écologique .
Après les tests et l'optimisation répétés, le flux de processus finalisé est le suivant:

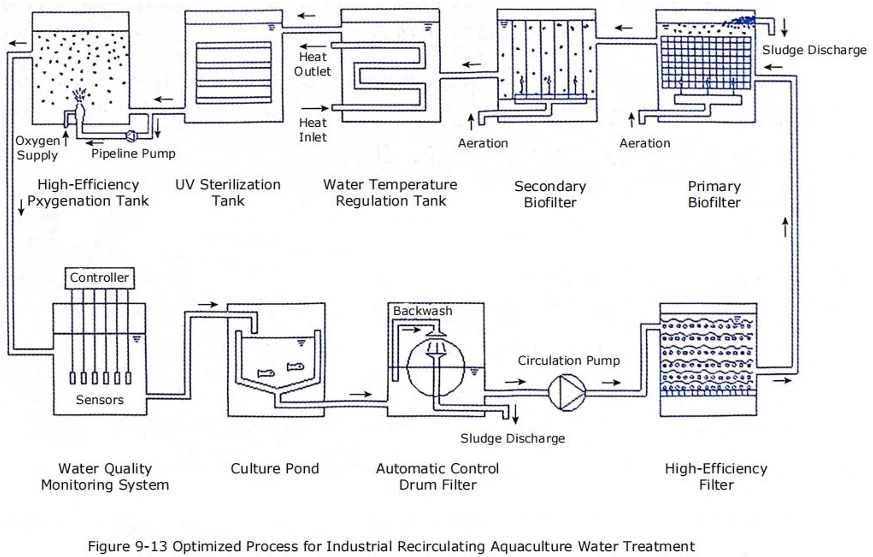

Réservoir de culture → Filtre de tambour → Filtre à haut rendement → Biofiltre → Réservoir de régulation de la température → Unité de stérilisation UV → Chambre d'oxygénation → Système de surveillance de la qualité de l'eau → Réservoir de culture(Figure 9-13) .
Cas de conception d'ingénierie du système de traitement de l'eau
Ce qui suit est une étude de cas spécifique . basée sur le flux de processus précédemment étudié, le système est conçu avec:
- Zone de culture du poisson: 1,000 m²
- Profondeur de l'eau :0,8 m (volume d'eau efficace: 800 m³)
- Taux de circulation maximale de l'eau:400 m³ / h (débit réglable)
- Taux Waterreuse: >95%
1. Conception d'altitude
- Salle des traitements aquatiques:Zone de plancher de 368 m², avec une élévation de terre de ± 0.00 m .
- Carte de bas niveau et salle de pompe:Situé à une élévation -1.8 m .
- Biofilter:Construit avec du béton armé, conçu à une altitude plus élevée:
- Bottomélévation: +1.5 m
- Tobelevation: +3.5 m
- Volume d'eau efficace:100 m³ (rapport 10: 1 au volume du glindage) .
Conception de la circulation d'économie d'énergie:
- Levage à un étage:L'eau est pompée du puisard au biofiltre via un filtre à haute efficacité .
- Débit de gravité:L'eau coule alors séquentiellement:
- Réservoir de régulation de la température → Unité de stérilisation UV → Chambre d'oxygénation → Tanques de culture .
- FlowControl: réglable via le fonctionnement de la pompe et la régulation de la vanne .
Avantages:Opération économe en énergie, facile et faible entretien .
2. disposition de la salle de traitement de l'eau
- Structure :Simple étage avec untoit translucide à faible arché,Plafond de panneau PVC et 4 puits de lumière .

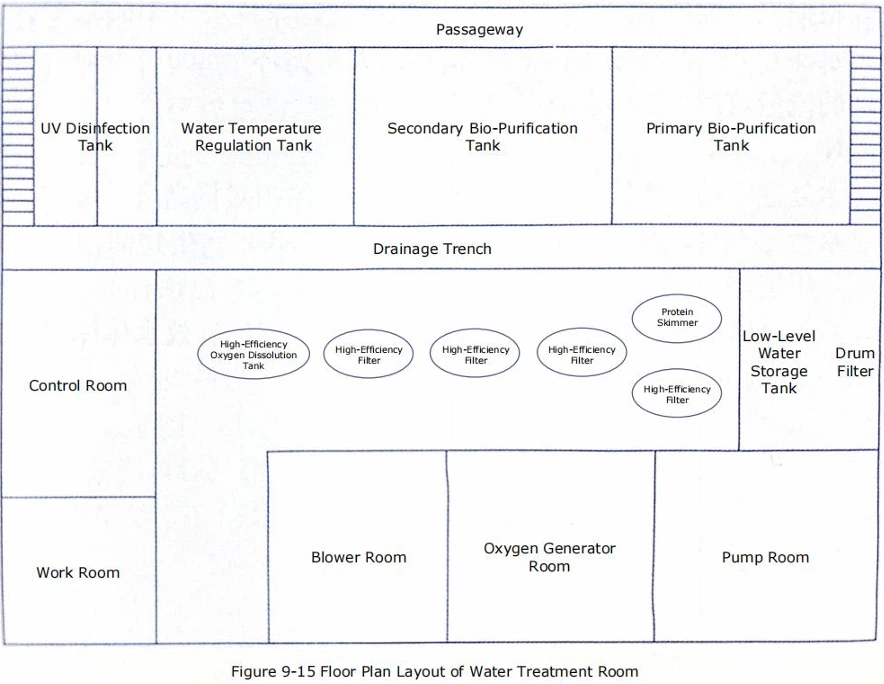

- Avantages thermiques: Résistant au vent, isolation de la chaleur estivale et rétention de chaleur hivernale (figure 9-15) .
- Dimensions: 24 . 5 m (longueur) × 15,0 m (largeur), orientée vers l'est.
Arrangement d'équipement (trois rangées):
①East Side (équipement électrique):
Ompocat, salle du générateur d'oxygène, salle des explosions de racines .
②Middle Row (filtration et oxygénation):
Drumfilter, filtre à haute efficacité, écumeur aux protéines, chambre d'oxygénation .
③Sonie ouest (unités de traitement):
Biofilters primaires / secondaires, réservoir de régulation de la température, stérilisateur UV modulaire .
- Salle de contrôle et espace de travail: South Side .
Avantages:Installation organisée, commodité opérationnelle et maintenance rationalisée .
3. conception de flux hydraulique
- Réservoirs de poisson:
Forme circulaireavec deux tuyaux d'entrée inclinés .
Fond coniqueavec drainage central .
Flux de rotationCrée des courants radiaux pour l'autonomie .
- Sump drainage :
Flux uniforme à canal ouvert pourAération naturelle .
- Biofiltres :
Primaire:Entrée supérieure, sortie inférieure .
Secondaire:Entrée inférieure, sortie supérieure .
FlowPattern:Le mouvement composite haut de gamme assure un contact uniforme avec le biofilm .
- UvSterilizer:
Conception de type canal avec des entrées alternées élevées / basses pour prolonger le temps d'exposition .
- Chambre d'oxygénation:
L'eau saturée d'oxygène est délivrée viatuyaux en PVC ferméspour empêcher la perte d'O₂ .
4. Spécifications de l'équipement de traitement de l'eau
Voir le tableau 9-1 pour plus de détails sur les modèles, les débits et les quantités .
Tableau 9-1: Liste des équipements de traitement de l'eau
