Encrassement de la membrane du diffuseur de disque : analyse experte des causes et de la prévention du colmatage

Les mécanismes cachés derrière l'encrassement des membranes des diffuseurs de disques : analyse médico-légale d'un spécialiste des eaux usées

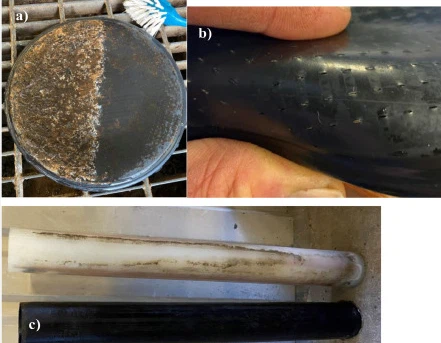

Avec plus de 18 ans d'expérience dans le dépannage de systèmes d'aération dans 200+ usines de traitement des eaux usées, j'ai identifié comment des oublis apparemment mineurs dans la sélection et le fonctionnement des membranes conduisaient à un colmatage catastrophique du diffuseur - réduisant l'efficacité du transfert d'oxygène de 40 à 60 % et augmentant la consommation d'énergie de 35 à 50 %.Contrairement aux pannes d’équipements mécaniques, l’encrassement des membranes se produit à des niveaux microscopiques où une géométrie inappropriée des pores, des interactions chimiques et des facteurs biologiques se combinent pour créer des blocages irréversibles. Grâce à des autopsies approfondies des membranes et à la modélisation informatique de la dynamique des fluides, j'ai décodé les cinq mécanismes fondamentaux d'encrassement que la plupart des opérateurs ne détectent jamais jusqu'à ce que les systèmes tombent en panne.

I. Architecture des pores microscopiques : le fondement de la résistance à l'encrassement

1.1 Géométrie et distribution des pores

Architecture des pores de la membranereprésente la première ligne de défense contre les fautes. Fonctionnalité optimale des membranes de diffusionstructures de pores asymétriquesavec des canaux intérieurs plus grands (20-50 μm) se rétrécissant pour former des ouvertures de surface précises (0,5-2 μm). Cette conception permet d'obtenir :

• Points d'adhérence de surface réduitspour les particules
• Voies de circulation d'air maintenuesmême lorsque les pores de la surface sont partiellement obstrués
• Forces de cisaillement amélioréespendant l'aération qui perturbent la formation de la couche d'encrassement

Défaut de fabrication critique: Un diamètre de pores uniforme dans toute l’épaisseur de la membrane crée des zones de stagnation du flux où les solides s’accumulent. J'ai documenté des taux d'encrassement 300 % plus rapides dans les membranes symétriques par rapport aux conceptions asymétriques.

1.2 Énergie de surface et hydrophobicité

Énergie de surface de la membranedicte la fixation initiale du biofilm et la propension à la desquamation. Les membranes idéales maintiennent :

• Angles de contact de 95 à 115 degrés- suffisamment hydrophobe pour repousser les particules en suspension dans l'eau-tout en permettant le passage de l'air
• Rugosité de la surface<0.5μm RMS- suffisamment lisse pour empêcher l'ancrage bactérien mais suffisamment texturé pour perturber les couches limites

Étude de cas: Une usine de traitement des eaux usées pharmaceutiques a réduit la fréquence de nettoyage d'hebdomadaire à trimestrielle en passant de membranes hydrophiles à 85 degrés à des versions hydrophobes à 105 degrés, malgré des tailles de pores identiques.

II.Mécanismes d’encrassement chimique : la crise du colmatage invisible

2.1 Dynamique de mise à l’échelle du carbonate de calcium

Dépôt de carbonate de calciumreprésente le mécanisme d’encrassement chimique le plus répandu, se produisant par trois voies distinctes :

• Précipitations induites par le pH-: Le stripping du CO₂ pendant l'aération augmente le pH localisé, déclenchant la cristallisation du CaCO₃
• Cristallisation médiée par la température-: Process water temperature fluctuations >Mise à l'échelle accélérée de 2 degrés/heure
• Précipitations d'origine biologique- : Le métabolisme bactérien modifie la chimie du micro-environnement

La cascade de mise à l’échellecommence par la nucléation de cristaux à l'échelle nanométrique sur les surfaces membranaires, progressant jusqu'à l'occlusion complète des pores en 120 à 240 jours sans intervention.

2.2 Adhésion aux hydrocarbures et aux FOG

Acides gras et hydrocarburesinteragir avec les matériaux membranaires à travers :

• Séparation hydrophobe : Les composés non-polaires s'adsorbent sur les surfaces des membranes
• Gonflement du polymère: Les membranes EPDM et silicone absorbent les huiles, élargissant et déformant la géométrie des pores
• Formation d'émulsion : Les tensioactifs créent des émulsions huile-eau qui pénètrent dans les réseaux de pores.

Limites maximales tolérables:

• Graisses animales/végétales: <25 mg/L for EPDM, <40 mg/L for silicone
• Huiles minérales: <15 mg/L for all membrane types
• Tensioactifs: <0.5 mg/L anionic, <1.2 mg/L non-ionic

III.Encrassement biologique : le mécanisme de colmatage vivant

3.1 Dynamique de formation du biofilm

Colonisation bactériennesuit un processus prévisible en quatre -étapes :

1. Formation du film de conditionnement: Les molécules organiques s'adsorbent sur les surfaces en quelques minutes
2. Fixation de cellule Pioneer: Les bactéries exprimant des protéines d’adhésion prennent pied
3. Développement de microcolonies: Les cellules prolifèrent et produisent des matrices EPS protectrices
4. Formation de biofilm mature: Communautés complexes avec des canaux nutritifs spécialisés

La fenêtre critiqueL'intervention a lieu entre les étapes 2 et 3, généralement 12 à 36 heures après l'immersion de la membrane.

3.2 Développement de la matrice EPS

Substances polymères extracellulairesconstituent 85 à 98 % de la masse du biofilm, créant :

• Barrières de diffusionqui limitent le transfert d'oxygène
• Réseaux adhésifsqui captent les matières en suspension
• Dégradés chimiquesqui favorisent les réactions de mise à l'échelle

Analyse de la composition du PSEdes membranes encrassées révèle :

• 45-60% de polysaccharides
• 25-35% de protéines
• 8-15% d'acides nucléiques
• 2-5% de lipides

IV.Paramètres opérationnels : accélérer ou prévenir l'encrassement

4.1 Gestion du flux d'air

Optimisation du débit d'airévite les deux types d'encrassement :

• Faible débit d'air (<2 m³/h/diffuser): Un cisaillement insuffisant entraîne un encrassement biologique et particulaire
• High airflow (>10 m³/h/diffuseur): Une vitesse excessive entraîne l'imprégnation des particules dans les membranes

Portée optimale: 4-6 m³/h/diffuseur crée un cisaillement suffisant tout en minimisant le transport de particules

4.2 Stratégies cyclistes

Aération intermittenteoffre un contrôle supérieur des salissures grâce à :

• Cycles de séchage: L'exposition périodique des membranes à l'air perturbe la maturation du biofilm
• Variation de cisaillement: Les modèles d'écoulement changeants délogent les couches d'encrassement en développement
• Périodes d'oxydation: La pénétration améliorée de l’oxygène contrôle la croissance anaérobie

Cycle recommandé: 10 minutes allumé / 2 minutes éteint pour la plupart des applications

V. Sélection des matériaux : le principal déterminant de l'encrassement

Science des matériaux membranairesa considérablement progressé, chaque matériau présentant des caractéristiques d'encrassement distinctes :

Protocole de sélection des matériaux:

1. Analyse des eaux usées: Identifier les salissures prédominantes
2. Compatibilité chimique: Vérifier la résistance aux agents nettoyants
3. Paramètres opérationnels: Adaptez le matériau aux plages de débit d’air et de pression
4. Coût du cycle de vie: Évaluer les coûts totaux de possession

VI.Maintenance préventive : la stratégie de défense à quatre niveaux

6.1 Paramètres de surveillance quotidienne

• Augmentation de la chute de pression: >0,5 psi/jour indique un développement d'encrassement
• Efficacité du transfert d'oxygène: >Une réduction de 15 % nécessite une enquête
• Inspection visuelle: Les modèles de décoloration de la surface révèlent des types d'encrassement

6.2 Matrice du protocole de nettoyage

Note critique: Toujours suivre le traitement chimique d'un rinçage soigneux pour éviter un encrassement secondaire
